產(chǎn)品介紹

NIST SRM 92 鈉鈣玻璃，低硼（標準品)主要用于驗證化學和儀器分析方法。它可用于驗證內(nèi)部參考資料的價值分配。一個 SRM 92 單元由一個裝有大約 45 克鈉鈣玻璃粉的瓶子組成。

認證質量分數(shù)值：

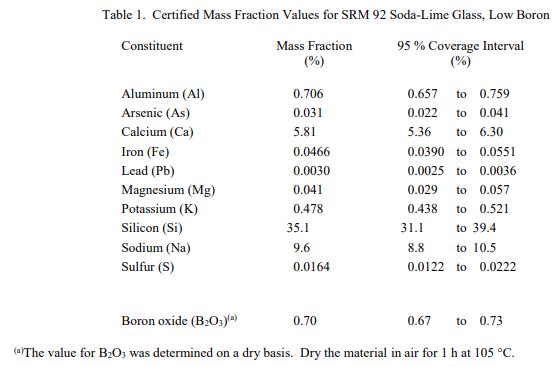

表 1 [1] 中列出了 SRM 92 的認證質量分數(shù)值。賦值類別基于 NIST 用于化學參考物質 [2] 認證的術語和模式的定義。 NIST 認證值是 NIST 對其準確性有最高置信度的值，因為所有已知或可疑的偏差來源都已被調(diào)查或考慮在內(nèi)。認證值是基于分析結果對真實值的當前最佳估計。

參考質量分數(shù)值：

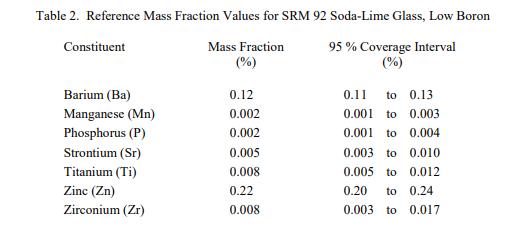

參考質量分數(shù)值在表 2 中給出。參考值是未經(jīng)認證的值，是當前對真實值的最佳估計；但是，這些值不符合 NIST 的認證標準 [2]，并且提供了相關的不確定性，這些不確定性可能僅反映測量精度，可能不包括所有不確定性來源，或者可能反映多種分析方法之間缺乏足夠的一致性。

信息質量分數(shù)值：

表 3 中提供了信息質量分數(shù)值。信息值被認為是 SRM 用戶感興趣的值，但沒有足夠的信息來評估與值相關的不確定性 [2] .信息值不能用于建立計量溯源性。

認證到期：

NIST SRM 92 鈉鈣玻璃，低硼（標準品)的認證在規(guī)定的測量不確定度范圍內(nèi)無限期有效，前提是按照本證書中給出的說明處理和儲存 SRM（參見“處理、儲存和使用說明”）。因此，不需要定期重新校準或重新認證此 SRM。如果 SRM 損壞、污染或以其他方式修改，則認證無效。 SRM 認證的維護：NIST 將在其認證期間監(jiān)控此 SRM。如果發(fā)生影響認證的實質性技術變化，NIST 將通知購買者。注冊（見附件或在線注冊）將有助于通知。處理、

儲存和使用說明

要將分析測定與本分析證書上的值聯(lián)系起來，建議的最小樣品量為 250 毫克。該最小質量足以使用酸溶解樣品制備方法分析玻璃基質組成元素和所有組成元素。然而，某些測量技術可能需要更大的樣品質量。除 B2O3 外，所有成分均按原樣使用。對于 B2O3 的測定，將粉末在 105 °C 下干燥 1 小時。

使用 X 射線熒光光譜法 (XRF) 的直接分析需要至少 1.5 g 的樣品質量，并且測量質量可能受益于使用足夠的樣品質量來創(chuàng)建相對于所測量的最高能量 X 射線而言無限厚的樣品.在 NIST 進行的測量中，最高能量的 X 射線為 26.3 keV 的 Sb K-L2,3。在此能量下，需要 3.25 g 的樣品質量來制備直徑為 31 mm 的樣品，例如作為壓塊或作為液體池中的松散粉末。此外，建議將使用 XRF 測量獲得的 Pb 結果基于至少兩次獨立測量的平均值。將材料存放在密封的原裝容器中，置于陰涼干燥的地方。不要將材料退回到原來的 SRM 92 瓶中。

準備和分析

該 SRM 的材料在 NIST 設施（馬里蘭州蓋瑟斯堡）混合和裝瓶。

NIST 使用 XRF 進行了均勻性測試。 發(fā)現(xiàn)粉末的均勻性對于與認證中使用的測試方法一起使用是令人滿意的。 NIST 和合作實驗室在開發(fā)此 SRM 時使用的測試方法列于表 4。B2O3 的測定由以下實驗室進行：NIST（馬里蘭州蓋瑟斯堡）； 諾頓公司（馬薩諸塞州伍斯特）； Booth, Garrett & Blair（賓夕法尼亞州費城）； 和 Sharp Schurtz Co.（俄亥俄州蘭開斯特）。
